Balkonsanierung in Jüchen: Balkonrinne, Abdichtung und Drainage
Kurz gesagt
Bei diesem Balkon in Jüchen steht der Rand im Mittelpunkt: Neue Profile und eine Aluminiumrinne sollen Regenwasser gezielt ableiten. Die Baustellenfotos zeigen den Anschluss an die Abdichtung und die Einpassung hinter den vorhandenen Geländerhaltern. Für den anschließenden Fliesenbelag ist eine lose verlegte Dünnschichtdrainage von Gutjahr vorgesehen.
Inhalt
- Das Projekt: ein neuer Balkonrand im Bestand
- Die Herausforderung: wenig Platz hinter dem Geländer
- Randprofil und Balkonrinne arbeiten zusammen
- Abdichtung: die Balkonecke im Detail
- Drainagematte für den Balkon: der geplante Fliesenaufbau
- Was die geringe Aufbauhöhe ermöglicht
- Was Bauherren aus diesem Projekt mitnehmen können
- Häufige Fragen
Das Projekt: ein neuer Balkonrand im Bestand
Bei einer Balkonsanierung fällt der Blick oft zuerst auf die neuen Fliesen. Bei diesem Projekt in Jüchen lohnt sich ein genauer Blick auf die Kante: Dort treffen Abdichtung, Randabschluss, Entwässerung und die vorhandene Geländerbefestigung aufeinander.
Die Fotos dokumentieren einen Arbeitsschritt der Sanierung. Zu sehen sind die montierte Balkonrinne, die Randprofile und der Anschlussbereich der Abdichtung. Der fertige Fliesenbelag ist auf diesen Aufnahmen noch nicht zu sehen. Wir zeigen deshalb, welche Details bereits umgesetzt sind und wie der anschließende Belagsaufbau vorgesehen ist.
| Projekt im Überblick | Details |
|---|---|
| Ort | Jüchen |
| Vorhaben | Balkonsanierung im Bestand |
| Schwerpunkt | Randabschluss, Abdichtungsanschluss und Entwässerung |
| Besonderheit | Seitlich befestigtes Geländer mit begrenztem Platz am Rand |
| Dokumentierter Stand | Montage von Profilen und Balkonrinne; Detail des Abdichtungsanschlusses |
| Vorgesehener Belagsaufbau | Fliesen auf Gutjahr WatecDrain KP+ Dünnschichtdrainage |
Die Herausforderung: wenig Platz hinter dem Geländer

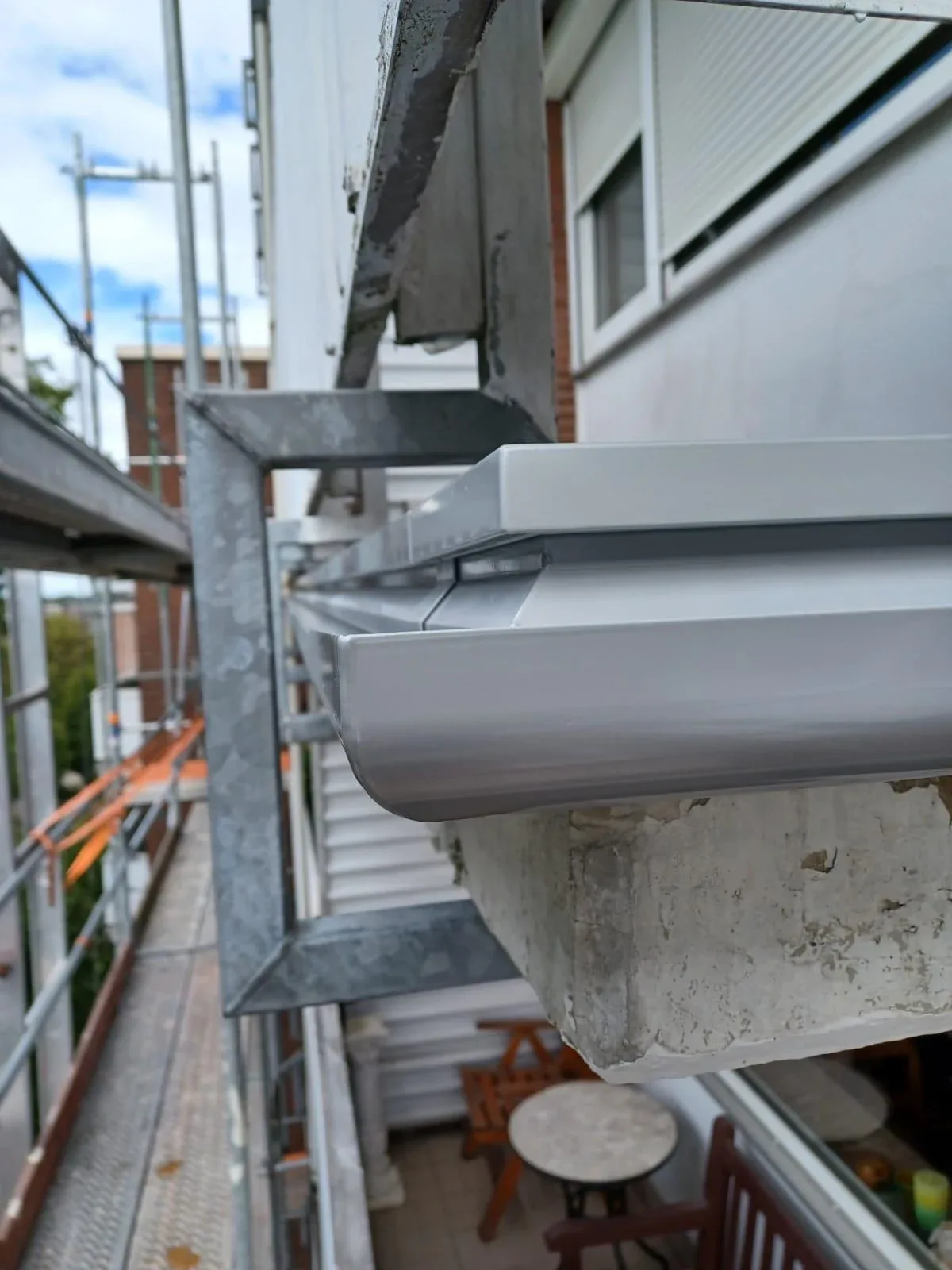

An den Stirnseiten der bestehenden Balkonplatte sind verwitterte Oberflächen und abblätternde Beschichtungen zu erkennen. Das Geländer wird von seitlich angeordneten Metallbügeln gehalten. Diese Bügel begrenzen den Platz für einen neuen Randabschluss und eine Rinne.

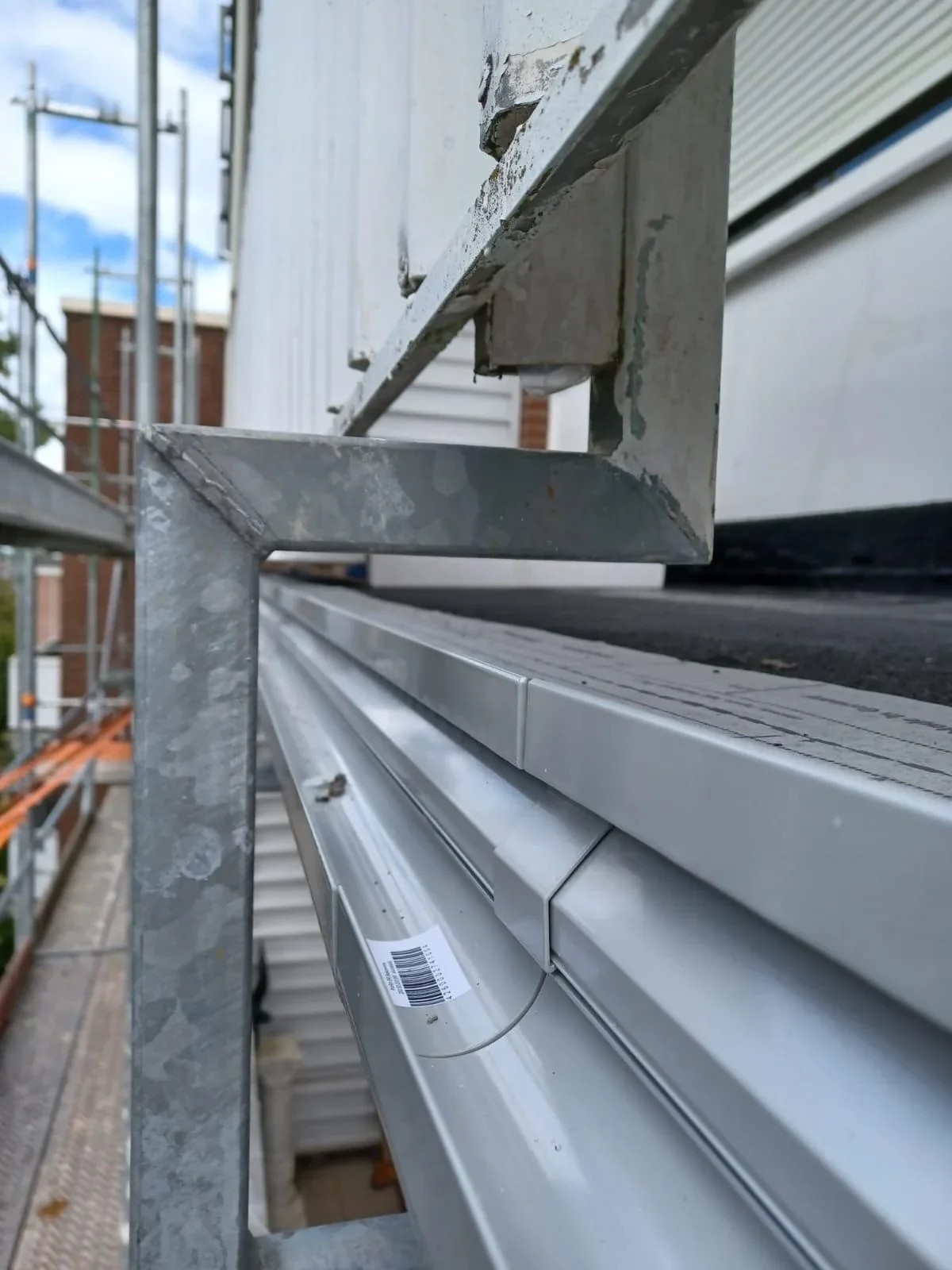

Auf den Bildern sieht man, wie die neue Rinne hinter den vorhandenen Haltern verläuft. Gerade im Bestand muss die Lösung zur tatsächlichen Geometrie passen: Eine Rinne braucht Platz, ihre Anschlüsse müssen erreichbar bleiben und das Wasser muss einen durchgehenden Weg zum Ablauf erhalten. Das lässt sich nur am konkreten Balkon sinnvoll planen.
Randprofil und Balkonrinne arbeiten zusammen

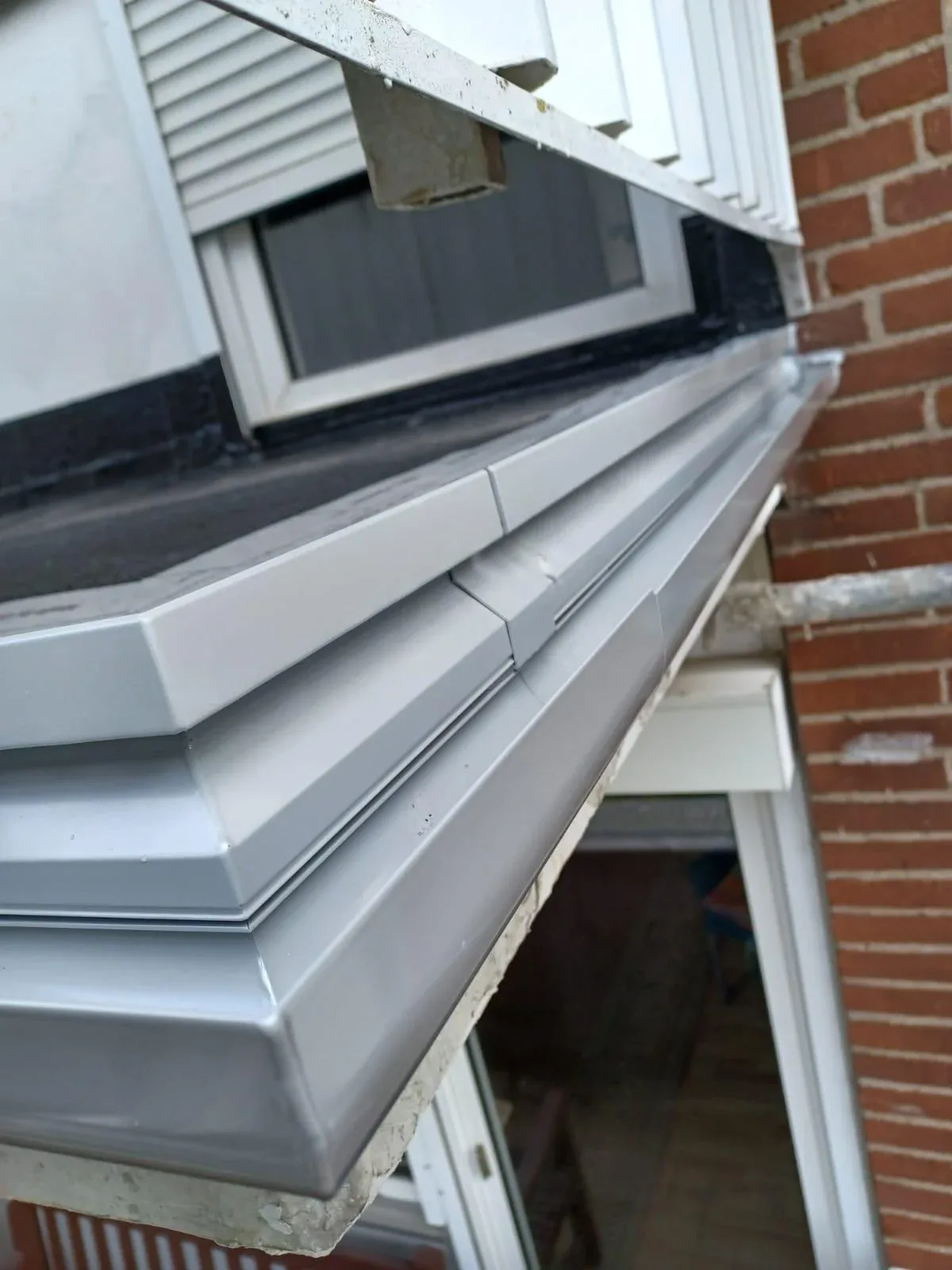

Das Randprofil fasst den Balkonaufbau an der freien Kante ein. Zusammen mit dem Abdichtungsanschluss und der Rinne entsteht ein definierter Übergang von der Balkonfläche zur Entwässerung. Das Ziel: Wasser sammeln und gezielt weiterleiten, statt es unkontrolliert über die Betonstirnseite laufen zu lassen.
Für die Rinne kommt das Gutjahr-System ProRin BR zum Einsatz. Der Hersteller beschreibt es als Bausatz aus pulverbeschichtetem Aluminium. Rinnenteile, Ecken und Verbinder werden mit einer Verbindungstechnik montiert, die ohne Löten und Kleben auskommt. Die geringe Einbautiefe von etwa 75 mm ist besonders bei knappen Abständen zu Geländerpfosten interessant. Ob sie am jeweiligen Objekt ausreicht, muss vor Ort geprüft werden. Herstellerinformationen zu ProRin BR.
Die Rinne ist dabei ein Teil der gesamten Entwässerung. Ebenso wichtig sind Gefälle, Ablaufelement und die anschließende Wasserführung. Ein montierter Rinnenabschnitt allein sagt noch nichts über die fertige Entwässerungsanlage aus. Der Fallrohranschluss ist auf den vorliegenden Bildern nicht dokumentiert.
Abdichtung: die Balkonecke im Detail

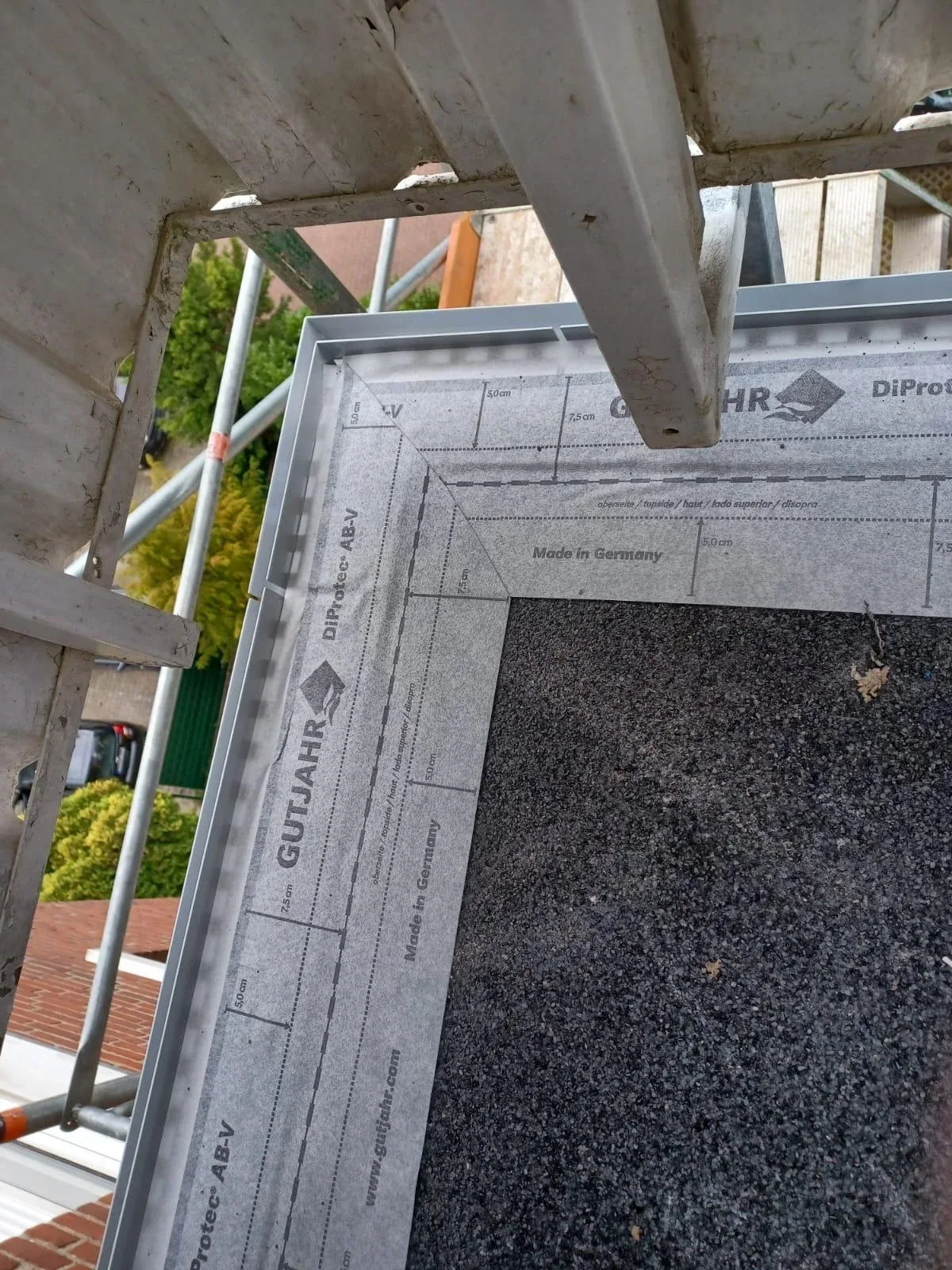

Besonders anschaulich ist die Aufnahme von oben: Am Rand liegt ein Band mit dem Aufdruck DiProtec AB-V. Es gehört zum Anschlussbereich zwischen der flächigen Abdichtung und dem Randprofil.
Laut Gutjahr hat das Band eine selbstklebende Butyl-Unterseite und eine Vlies-Oberseite. Es ist unter anderem für den Anschluss mineralischer Abdichtungen an ProFin-Randprofile vorgesehen. Die Auswahl des Bandes richtet sich also nach der eingesetzten Abdichtung und dem zugehörigen Profil. Herstellerinformationen zu DiProtec AB.
An einer Ecke ändern sich Richtung und Geometrie. Deshalb zählen hier die fachgerechte Ausführung der Überlappungen und Anschlüsse sowie die Einbindung in die flächige Abdichtung. Welcher Abdichtungsaufbau unter dem späteren Belag liegt, muss als Ganzes abgestimmt sein. Grundlagen erklären wir auf unserer Seite zu Abdichtung und Verfugung.
Drainagematte für den Balkon: der geplante Fliesenaufbau
Für den anschließenden Fliesenbelag ist laut Projektunterlagen WatecDrain KP+ vorgesehen. Die Drainagematte für den Balkon wird lose auf der geeigneten Abdichtung verlegt. Darauf werden die Fliesen mit dem abgestimmten Klebemörtel befestigt. Die Drainage selbst ersetzt keine Abdichtung.
Vereinfacht lässt sich der geplante Aufbau so lesen:
- tragfähiger Untergrund mit passendem Gefälle,
- geeignete Balkonabdichtung mit ausgeführten Rand- und Wandanschlüssen,
- lose verlegte WatecDrain KP+ Dünnschichtdrainage,
- zum System und Belag passender Fliesenkleber,
- für den Außenbereich geeignete Fliesen mit abgestimmten Fugen.
Am freien Rand müssen die Entwässerungswege der Fläche und des Belagsaufbaus an die Rinne angeschlossen werden. Die genaue Ausführung richtet sich nach dem gewählten System und der Situation am Balkon.
Gutjahr beschreibt für WatecDrain KP+ drei Funktionen: Wasser unter dem Belag ableiten, das Abtrocknen unterstützen und den Belag vom Untergrund entkoppeln. So sollen Belastungen durch Feuchtigkeit und unterschiedliche temperaturbedingte Bewegungen reduziert werden. Das ist kein pauschales Versprechen für einen dauerhaft schadenfreien Balkon: Untergrund, Anschlüsse, Fugen und Verarbeitung bleiben entscheidend. Produktinformationen zu WatecDrain KP+.
Was die geringe Aufbauhöhe ermöglicht
Bei bestehenden Balkonen begrenzt häufig die Tür den verfügbaren Platz. Ein dünner Belagsaufbau kann dort hilfreich sein. Gutjahr nennt für WatecDrain KP+ eine Drainagehöhe von 9 mm und einen drainierten Aufbau ab 21 mm einschließlich Belag. Diese Mindestangabe beschreibt nicht automatisch die gesamte Sanierungshöhe: Untergrundausgleich und Abdichtung kommen je nach Ausgangslage hinzu. Die Höhe des Belagsaufbaus hängt außerdem von der gewählten Fliese und ihrer Kleberbettung ab. Gutjahr Schnellbausystem 1.0.
| Herstellerangabe | Wert bzw. Voraussetzung |
|---|---|
| Drainagehöhe WatecDrain KP+ | 9 mm |
| Luftschicht im Drainagesystem | 6 mm |
| Untergrundgefälle | an allen Stellen mindestens 1 %, in der Regel höchstens 2,5 % |
| Verlegung | lose auf einer geeigneten Abdichtung |
| Direkte Verlegung auf Wärmedämmung | nicht zulässig; zusätzliche Lastverteilschicht erforderlich |
Diese Angaben dienen der Orientierung und sind keine Aufmaßwerte für den Balkon in Jüchen. Maßgeblich für Planung und Verarbeitung sind die aktuellen Systemunterlagen. Technisches Datenblatt WatecDrain KP+ (PDF).
Was Bauherren aus diesem Projekt mitnehmen können
Ein neuer Balkonbelag beginnt mit dem Untergrund und den Anschlüssen. Dieses Projekt zeigt besonders deutlich, wie viel Planung in einem schmalen Randbereich steckt. Geländerhalter, Profile, Abdichtung und Rinne müssen gemeinsam betrachtet werden.
Für den späteren Belag kommen außerdem die Eignung für außen, die Oberfläche bei Nässe und die verfügbare Höhe an der Tür hinzu. Welche Fliese zu Ihrem Vorhaben passt, erklären wir bei den Terrassenfliesen. Weitere Informationen zu Außenflächen finden Sie beim Terrassenbau. Auch die Abdichtung und Verfugung gehört zur Abstimmung des passenden Aufbaus.
Sie planen eine Balkonsanierung in Jüchen oder Umgebung? Sprechen Sie uns an. In unserer Ausstellung in Korschenbroich können Sie passende Materialien und Oberflächen vergleichen. Die technischen Details stimmen wir auf Ihren Balkon ab.
Häufige Fragen
Was kostet eine Balkonsanierung?
Die Kosten hängen unter anderem von der Fläche, dem Zustand des Untergrunds, dem Rückbau, der Abdichtung, den Anschlüssen und dem gewählten Belag ab. Auch die Zugänglichkeit und ein gegebenenfalls benötigtes Gerüst wirken sich auf den Aufwand aus. Für dieses Projekt nennen wir keinen pauschalen Quadratmeterpreis. Nach einer Besichtigung können wir die notwendigen Arbeiten einschätzen und ein Angebot für Ihren Balkon erstellen.
Warum ist eine Balkonrinne sinnvoll?
Sie sammelt Wasser am freien Balkonrand und führt es zu einem vorgesehenen Ablauf. Damit kann sie unkontrolliertes Abtropfen und Wasserläufe an der Betonstirnseite verringern. Voraussetzung ist eine durchgängige, passend geplante Entwässerung.
Kann eine Rinne bei einem bestehenden Geländer eingebaut werden?
Das hängt von den Abständen, der Befestigung und dem Balkonaufbau ab. Die Fotos aus Jüchen zeigen eine Rinne hinter den vorhandenen seitlichen Haltern. Die Machbarkeit muss für jeden Balkon einzeln geprüft werden.
Warum wird die Drainage lose verlegt?
Bei WatecDrain KP+ gehört die lose Verlegung zum System. Sie trennt den Belagsaufbau vom Untergrund und unterstützt die Entkopplung. Anschlüsse, Bewegungsfugen und Klebemörtel müssen dazu passen.
Ist der Balkon auf den Bildern schon fertig?
Die Aufnahmen zeigen einen Zwischenstand mit Randprofilen, Rinne und einem Detail des Abdichtungsanschlusses. Die Drainage und der fertige Fliesenbelag sind auf diesen Fotos noch nicht zu sehen.
